Когда скважина на воду не глубокая и применяется только для полива, снабжать ее автоматикой нет смысла. Если вода должна поступать в дом, если используется сложное водоснабжение, автоматизация необходима обязательно.
Что представляет из себя автоматика для водоносных скважин, главные схемы
Современным термином «автоматика» называют совокупность реле и датчиков, которые контролируют, регулируют и защищают силовое оборудование. Главное назначение автоматики для скважин — систематизировать функционирование насосного оборудования и защитить от факторов, которые способны вывести насосы из строя.
Распространены две схемы автоматического управления насосами:
- Первая схема включает накопительный резервуар, и управление производится по уровню воды в резервуаре.
- Автоматизация работы скважин другого типа основана на контролировании давления в системе. По этой причине главный элемент здесь — датчик давления.
Для автоматизации домашней водоносной скважины довольно часто выбирают схему с датчиком давления, однако ставят и баки. При маленьком расходе воды так легче поддерживать в системе требуемое давление, а опасность гидроудара сводится к нулю.
Типы автоматики для водоносных скважин
Выделяют три разновидности автоматики для скважин трех поколений.
Автоматика для водоносных скважин первого поколения
Наиболее популярная и доступная, но надежная и проверенная система. Может быть установлена своими руками. Состоит из трех устройств:

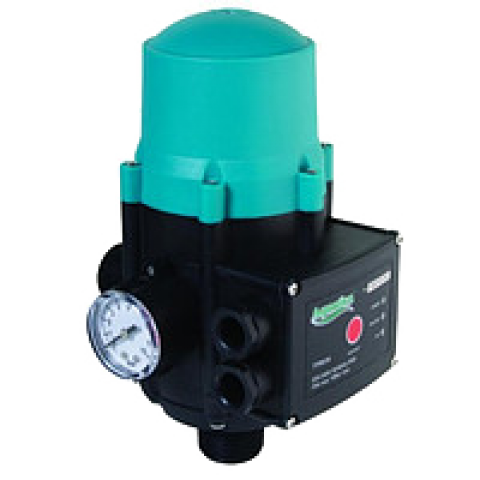

- Реле давления, которое располагается в гидроаккумуляторе. Во время расхода воды давление в гидроаккумуляторе падает, когда доходит до предела, реле автоматически запускает насос. Как только бак заполняется и давление достигает верхнего предела, реле отключает насос.
- Датчик сухого хода — выключает насос, когда в камере отсутствует вода, не давая возможности работать «всухую» и перегреваться.
- Гидроаккумулятор (мембранный бак) — выполняет роль накопителя воды.
Часто автоматика для скважин первого поколения продается в сборе со самовсасывающим насосом — в форме домашних насосных станций. Для автоматизации скважины до 15 метров подобные станции будут самым лучшим решением.
Если система монтируется для погружного насоса, в нее входят специальные поплавки-выключатели, которые отключают насос, когда уровень воды падает, чтобы он не перегрелся и не работал без воды.
Автоматика водоносных скважин второго поколения
Для автоматизации применяется функциональный электронный блок, датчики которого устанавливаются в водопроводную систему и на сам насос. Гидроаккумулятор не устанавливается. Датчики в водопроводе отвечают на давление воды: если оно опускается ниже требуемой нормы, на блок управления поступает сигнал, и насос запускается. Когда давление восстанавливается — срабатывают датчики, и оборудование выключается.
Система достаточно сложна и требует навыков электротехники. Используется обычно при автоматизации с погружными насосами.
Автоматика третьего поколения
Представляет надежную и эффективную электронную систему, которая позволяет существенно сэкономить электроэнергию и ресурс силового оборудования. Гарантирует 100-процентную защиту двигателя насоса от перегрева и скачков напряжения.
Система монтируется без мембранного бака. Самое главное отличие от 2-го поколения — регуляция мощности насоса исходя из разбора воды. В автоматизированных системах первых 2-х поколений насосы включаются на всю мощность. Автоматика 3-го поколения обеспечивает силовому оборудованию работу в экономичном, щадящем режиме, защищая от раннего выхода из строя.
Автоматизация скважин данного типа настраивается и выполняется только специалистами. На осуществлении работ данного профиля специализируется, в частности, ассоциация водабуртехно.
Для чего необходим шкаф управления
Шкаф управления насосом используется не только промышленными предприятиями и жилищно-коммунальными объектами. В последние годы они все чаще устанавливаются в загородных домах с целью удобства управления автоматизированным водоснабжением.
С помощью шкафа вы сможете управлять электродвигателями одного или сразу нескольких насосов.
Шкаф управления осуществляет такие функции:
- обеспечивает плавный, безопасный запуск двигателя.
- оптимизирует и координирует функционирование нескольких насосов.
- предоставляет данные о работе каждого агрегата.
- отслеживает уровень и температуру воды.
- регулирует работоспособность частотного преобразователя.
Когда насосов несколько, шкаф обеспечивает поочередную работу приборов. Это, во-первых, спасает от быстрого изнашивания, и не помогает заиливаться насосу, надолго оставшемуся без функционирования.
Пульт управления насосом может иметь на данный момент разную комплектацию, отталкиваясь от числа насосов. Устройство многократно облегчает управление системой водоснабжения.
